水閘用雙吊點電動葫蘆

 當前位置：首頁 - 產品中心 - 鋼絲繩電動葫蘆 - 水閘用雙吊點電動葫蘆

產品介紹

      雙出繩|雙吊點電動葫蘆詳細介紹

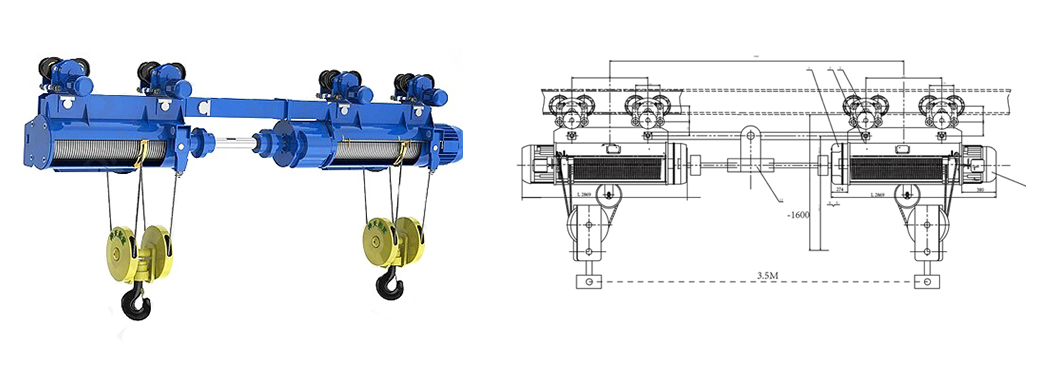

      雙吊點電動葫蘆又稱:雙鉤電動葫蘆、同升同降電動葫蘆、同步連軸電動葫蘆、連體雙鉤電動葫蘆、同筒雙鉤電動葫蘆、雙鉤同步鋼絲繩電動葫蘆、雙鉤同步電動葫蘆、閘門電動葫蘆等。同軸雙鉤雙速電動葫蘆,就是用傳動軸相連接的兩個葫蘆為雙速鋼絲繩電動葫蘆。

      雙吊點電動葫蘆詳細說明:

      雙吊點電動葫蘆適用于吊運超長工件或物品。鉤距可根據用戶要求進行非標設計制作。采用中間傳動軸連接兩上葫蘆，來實現同升同降。便鋼絲繩電動葫蘆在提升和下降時，繩子會沿著卷筒上的繩槽纏上或放下，雙鉤也就在上升和上降的同時，會同時向-側平移。所吊物體距離葫蘆安裝位置的垂直高度越大，平移的幅度越小。例如:所吊物體在地面上,葫蘆安裝在地面上方12米高度的位置。吊鉤提升到最高極限時，距離地面11米。用起升高度為12米的葫蘆，來吊地面上的物體，提到6米高位置，水平移動幅度是很小的。也就是葫蘆的安裝位置-定要高于所吊物體提升的目標位置的上方幾米的距離處，這個距離越大，水平移動幅度就越小。

      該設備通過機械與電氣同步，強制起升電機轉速同步，兩臺電動葫蘆采用一套電氣控制系統， 克服了電氣動作誤差，從而保證兩臺電動葫蘆同時升降起吊重物。設備組合方便，還可增加超載限制、高度顯示及遙控等輔助功能。

      同軸雙鉤雙速電動葫蘆:

      就是用傳動軸相連接的兩個葫蘆為雙速鋼絲繩電動葫蘆。適用于吊運超長工件或物品。鉤距可根據用戶要求進行非標設計制作。雙鉤鋼絲繩電動葫蘆為定做產品，如需洽談具體參數請致電敝公司。

      起重量: 2*10T、 2*16T、 2*32T起升高度: H=6M-24M鉤距: 1.2M≤L≤7M

      采用中間傳動軸連接兩上葫蘆，來實現同升同降。便鋼絲繩電動葫蘆在提升和下降時，繩子會沿著卷筒上的繩槽纏上或放下，雙鉤也就在上升和上降的同時，會同時向-側平移。所吊物體距離葫蘆安裝位置的垂直高度越大，平移的幅度越小。例如:所吊物體在地面上,葫蘆安裝在地面上方12米高度的位置。吊鉤提升到最高極限時，距離地面11米。用起升高度為12米的葫蘆,來吊地面上的物體，提到6米高位置，水平移動幅度是很小的。也就是葫蘆的安裝位置-定要高于所吊物體提升的目標位置的上方幾米的距離處，這個距離越大，水平移動幅度就越小。



產品參數

ZMCD、ZMMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 ZMCD1                      ZMMD1
起重量 噸 0.25 0.5 1 2 3
起升高度 米 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
運行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
鋼絲繩 繩直徑 毫米 3.6 4.8 7.4 11 13
絲直徑 毫米   0.22 0.34 0.5 0.6
結構形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 16-22b 16-28b 16-28b 20a-32c 20a-32c
環形軌道最小半徑 米 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升電動機 型號 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
轉速 轉/分 1380 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
頻率 周/秒 50 50 50 50 50
運行電動機 型號 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
轉速 轉/分 1400 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 0.3 0.72 0.72 1.25 1.25
頻率 周/秒 50 50 50 50 50
工作類型及機構級別 中級M3 中級M3 中級M3 中級M3 中級M3
基本尺寸±2% H 毫 432 630 670 685 780 860 960 985 1080
L2 米 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25
B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
總量±15% C 公 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M 斤   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

ZMCD、ZMMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 ZMCD1 ZMMD1
起重量 噸 5 10
起升高度 米 6 9 12 18 24 30 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7
運行速度 米/分 20(30) 20(30)
鋼絲繩 繩直徑 毫米 15 15
絲直徑 毫米 0.7 0.7
結構形式 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 25a-63c 25a-63c
環形軌道最小半徑 米 2.5 3 4 5 2.5 3.5 4 6 9
起升電動機 型號 ZD41-4 ZD51-4
容量 千瓦
轉速 轉/分 1380 1380
相數   3 3
電壓 伏 380 380
電流 安培 18 2.4/18  30 4.3/30
頻率 周/秒 50 50
運行電動機 型號 ZDY21-4 ZDY21-4
容量 千瓦 0.8 0.8×2
轉速 轉/分 1380 1380
相數   3 3
電壓 伏 380 380
電流 安培 2.4 2.4×2
頻率 周/秒 50 50
工作類型及機構級別 中級M3 中級M3
基本尺寸±2% H 毫 1160 1310 1350
L2 米 274 303
L1   380/377 429/820
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216
n   320 376
h   203 243
φ   31 37
B   -1058 -1058
E   998 1068
F   472/675 612
總量±15% C 公 445 470 555 590 630 670 1010 1063 1166 1263 1317
M 斤 480 505 590 630 660 705 1100 1153 1256 1353 1407
C固   355 375 390 425 460 500 759 807 900 987 1032
M固   390 410 425 460 500 535 849 897 990 1077 1122

ZMCD、ZMMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 ZMCD NH20-12D
起重量 噸 16 20 20 3
起升高度 米 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
運行速度 米/分 18 20 20 20(30)
鋼絲繩 繩直徑 毫米 15 17 22.5 13
絲直徑 毫米 0.7 0.8   0.6
結構形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 45a-63c 50a-63c   20a-32c
環形軌道最小半徑 米 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升電動機 型號 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
轉速 轉/分 1380 1380 1380 1380
相數   3 3 3 3
電壓 伏 380 380 380 380
電流 安培 30 4.3/30 30 4.3/30   11 2.4/11
頻率 周/秒 50 50 50 50
運行電動機 型號 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8×2 0.8×2 0.8×2 0.4
轉速 轉/分 1380 1380 1380 1380
相數   3 3 3 3
電壓 伏 380 380 380 380
電流 安培 2.4×2 2.4×2 2.4×2 1.25
頻率 周/秒 50 50 50 50
工作類型及機構級別 中級M2 中級M2   中級M3
基本尺寸±2% H 毫 1600 2400   985 1080
L2 米 同10t     230
L1   同10t     341/343
L C   同10t     915 1018 1121 1327 1533 1738
M
m   949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   376 376   264
h   41 46   173
φ         25
B         -930
E   1335 1934   848
F   1055     438/642
總量±15% C 公               280 300 350 380 405 435
M 斤               310 330 380 410 435 465
C固                 220 235 250 275 300 325
M固                 250 265 280 305 330 355

備注：由于技術不斷更新，參數或有變更，詳細最新參數詢客服了解，請撥打400-966-5869
